Schweißen mit dem Drader Injectiweld


Verschiedene Anwendungen des Injectiwelds.


Reparaturen mit dem Drader Injectiweld.


Einsatzmöglichkeiten für Rotationsbetriebe.
Sehen Sie weitere Videos

Drader Injectiweld W30.000

Ecknaht und V-Naht T20005Ecknaht und V-Naht T20004Ecknaht und V-Naht T20001

Das Schweißgerät Drader Injectiweld verwendet auswechselbare Spitzen.
Mit 16 verschiedene Spitzen, die erhältlich sind, ist der Injectiweld an viele Kunststoffschweißanwendungen anpassungsfähig.



Bull nose tip

Sie erhalten qualitativ hochwertige Schweißresultate, indem das Injektions-Schweißgerät den geschmolzenen Kunststoff in die plastifizierte Oberfläche drückt.. Die Spitze des Injectiweld´s bildet die Schweißzone und bereitet den Kunststoff für eine Hochdruckeinspritzung des flüssigen Schweißdrahtes vor. Das Mischen des Kunststoffsubstrates und des Schweißdrahtes ergeben eine hochqualitativ, starke Bindung.

ÜberlappnahtAuftragsnaht

Standardschweißspitzen werden nachstehend für Sie aufgeführt.
Kundenspezifische Schweißspitzen sind auf Anfrage erhältlich.

Informations-Broschüre zum Kunststoffschweißen mit dem Drader Injectiweld Informations-Broschüre zum Kunststoffschweißen mit dem Drader Injectiweld als pdf...

Drader Injectiweld W 30.000 im stabilen Tragekoffer

Inhalt:

Das Starter Set besteht aus einem starken Tragekoffer einschließlich:

Schweißpistole mit zwei Schweißspitzen (1x T20001, 1x T20010), Wärmeleitpaste für Schweißspitzen, Luftfiltersatz, technisches Handbuch mit Stückliste. (Preis inkl. 19% MwSt. € 3.999,00,-- Bitte ggfs. den Tagespreis anfragen)

Technische Daten:

Steuerung und Heizung: 240 V, 400 W
Druckluftantrieb: 5,5 - 10,3 bar, 80-100 psi
Einspritzdruck: < 100 x Luftdruck
Regelbarer Ausstoß: < 900 g/h
Temperatur: 230 - 300 °C
Gewicht: ca. 2.600 g

Bedienungs- und Wartungshandbuch für den Drader Injectiweld W 30000 Bedienungsanleitung für den Drader Injectiweld W 30.000 als pdf...
Schnellübersicht Kunststoffschweißen mit dem Drader Injectiweld Schnellübersicht: Kunststoffschweißen mit dem Drader Injectiweld W 30.000 als pdf...

Spritzgießen mit dem Drader Injectiweld

Standard Schweißspitzen

Schweißspitzen für den Drader Injectiweld

Schweißspitze für V-Nähte

Eck- und V-Naht T20005Eck- und V-Naht T20004Eck- und V-Naht T20001

T20001 (3/16" = 3,2 mm)

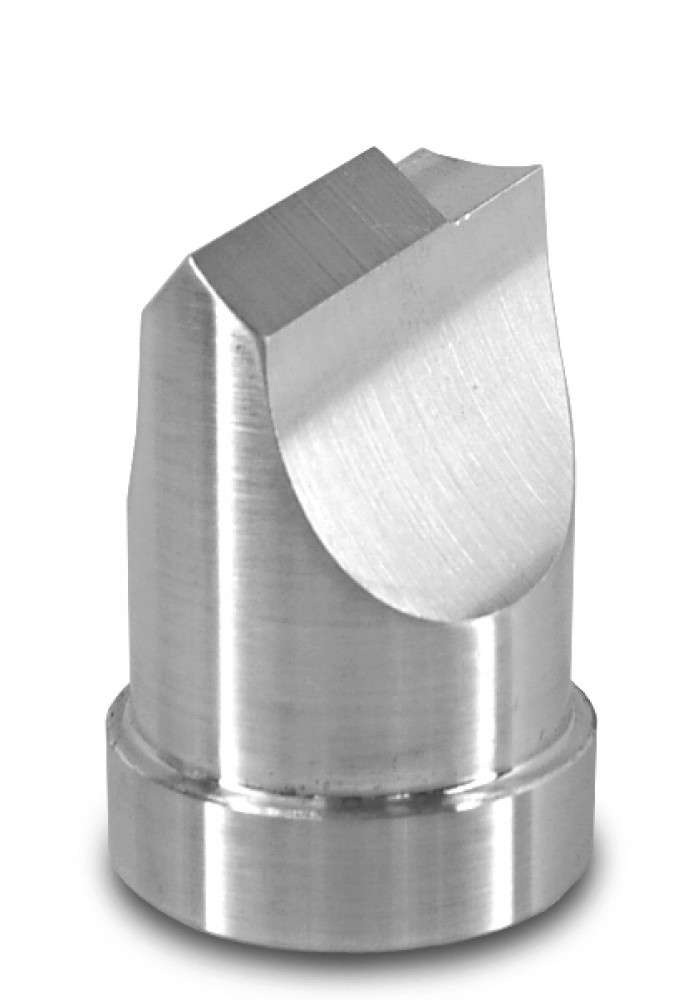

T20004 (1/4" = 6,4 mm)

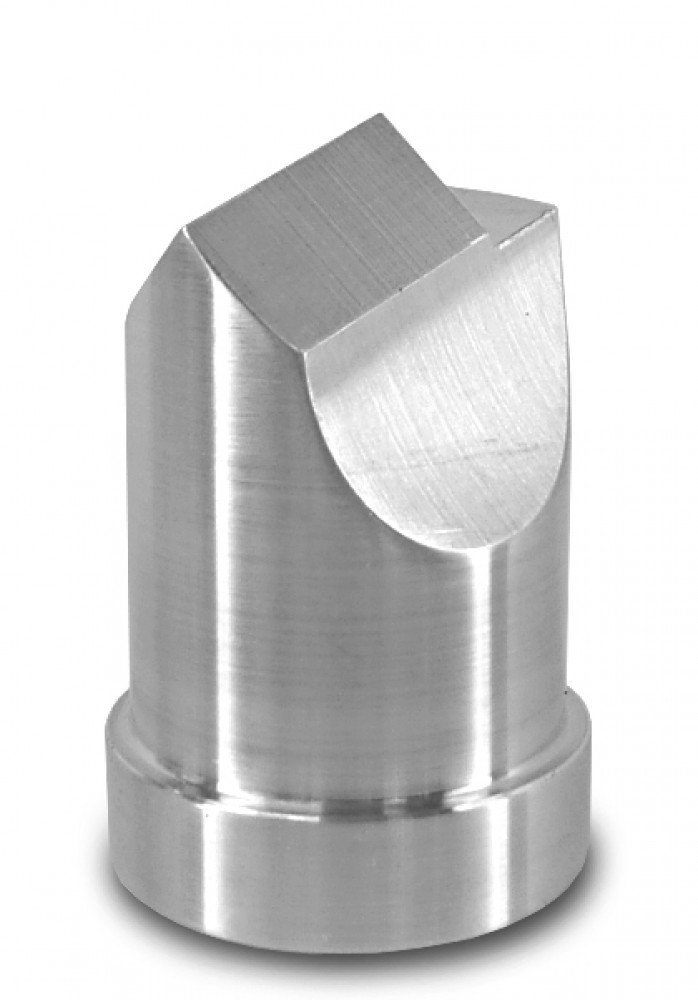

T20005 (3/8" = 9,5 mm)

Schweißspitze für Auftragnähte

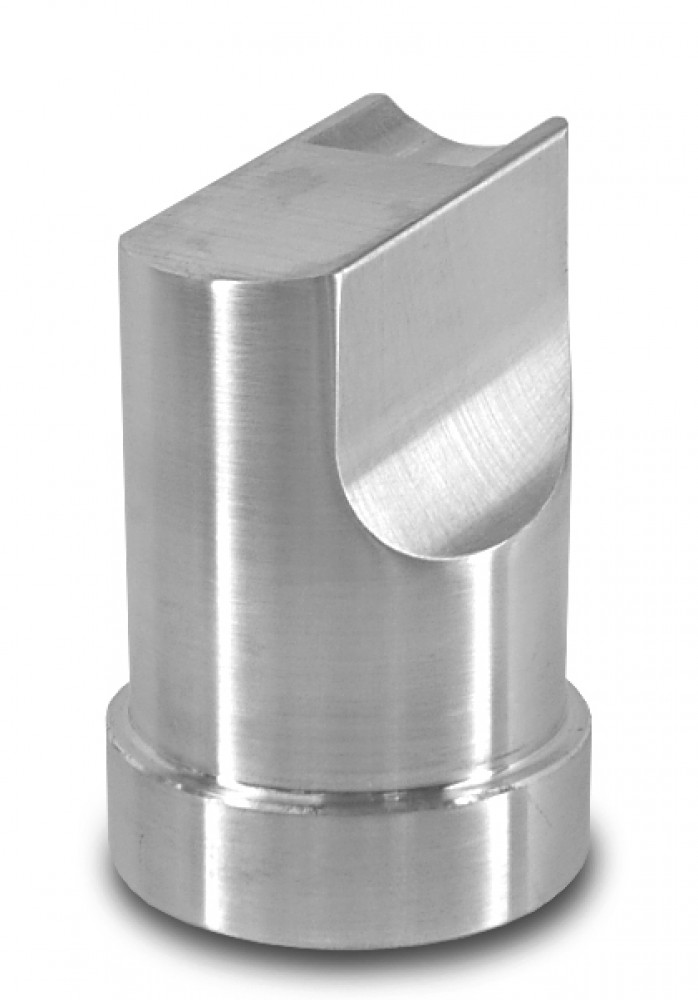

AuftragsnahtT20009
Schweißspitze für Auftragnähte bei gestoßenen Bahnen und Platten

Schweißspitze für Überlappnähte

Überlappnaht 2.0 mmÜberlappnaht 1.5 mmÜberlappnaht 1.0 mm

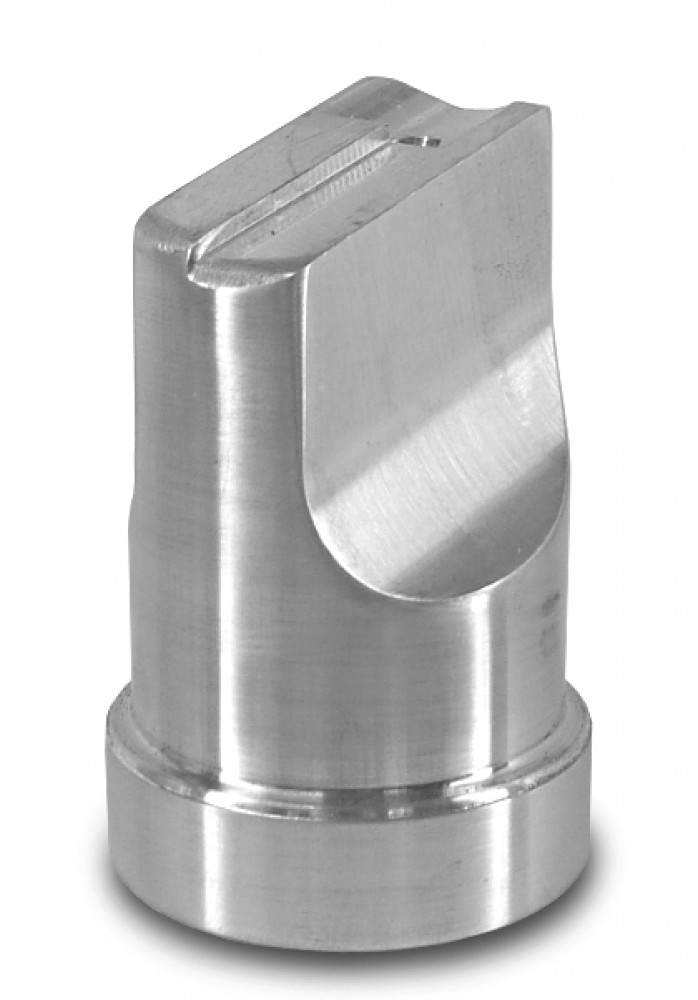

T20011 (0,040" = 1,0 mm)
T20012 (0,060" = 1,5 mm)

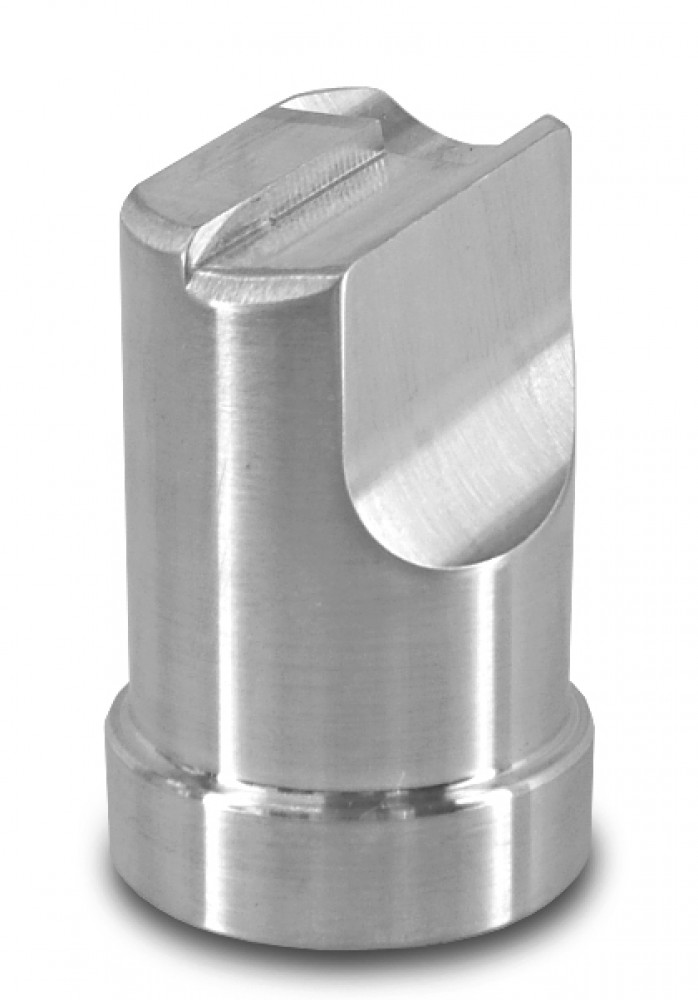

T20013 (0,080" = 2,0 mm)

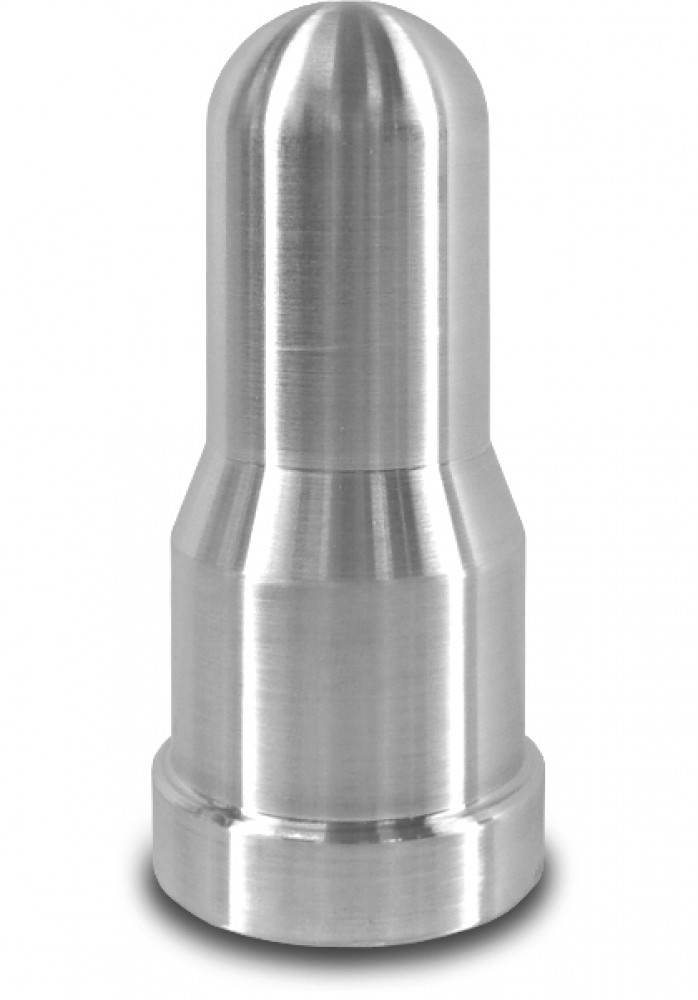

Bullnose-Spitze

Runde Schweißspitze 25 mmRunde Schweißspitze 20 mmRunde Schweißspitze 12 mm
T20003
Spezialspitze zum Zuschweißen von Löchern, speziell für Rotationsformer.
verschiedene Durchmesser:
12 mm (Standard), 20 mm, 25 mm

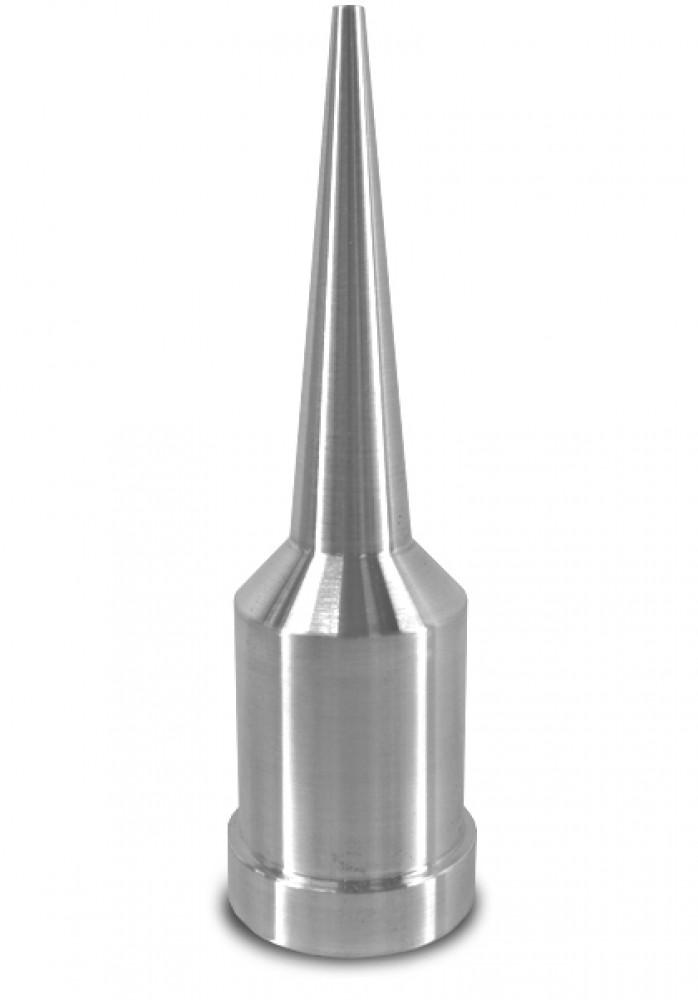

Schweißspitze für Prototypen

T20008

Lange PrototypenspitzeReparatur

Schweißspitze zur Reparatur

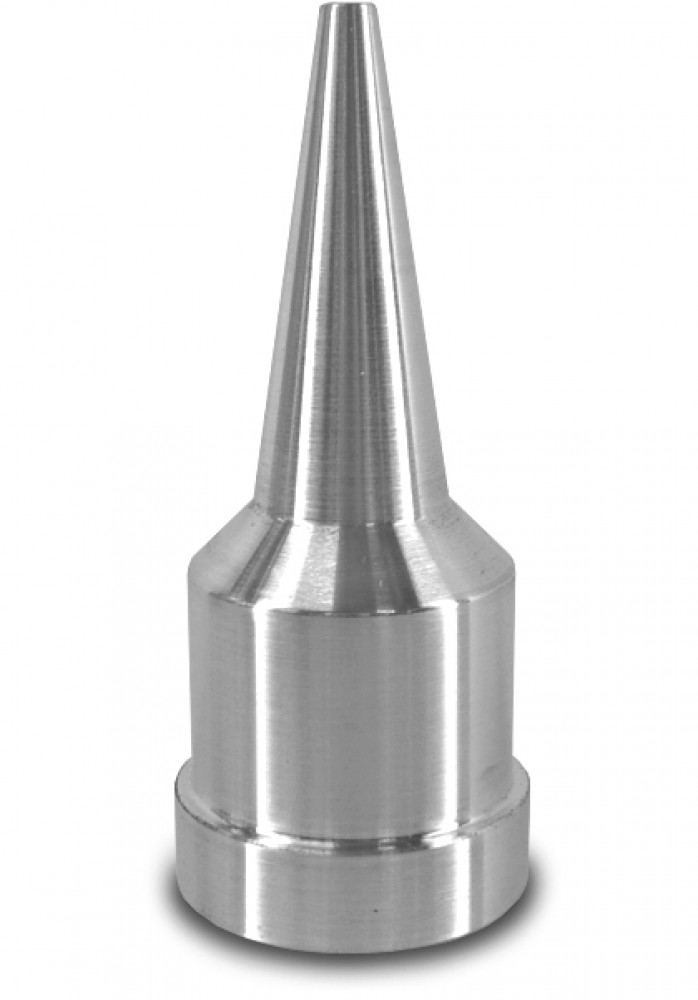

T20010

Feine Spitze zum Nieten, für Prototypen, sowie zum Einführen in Werkzeuge beim "Rapid Prototyping".

Konische Schweißspitze

Konische SpitzeT20002
zum Füllen von Rissen und zum "Tackern"

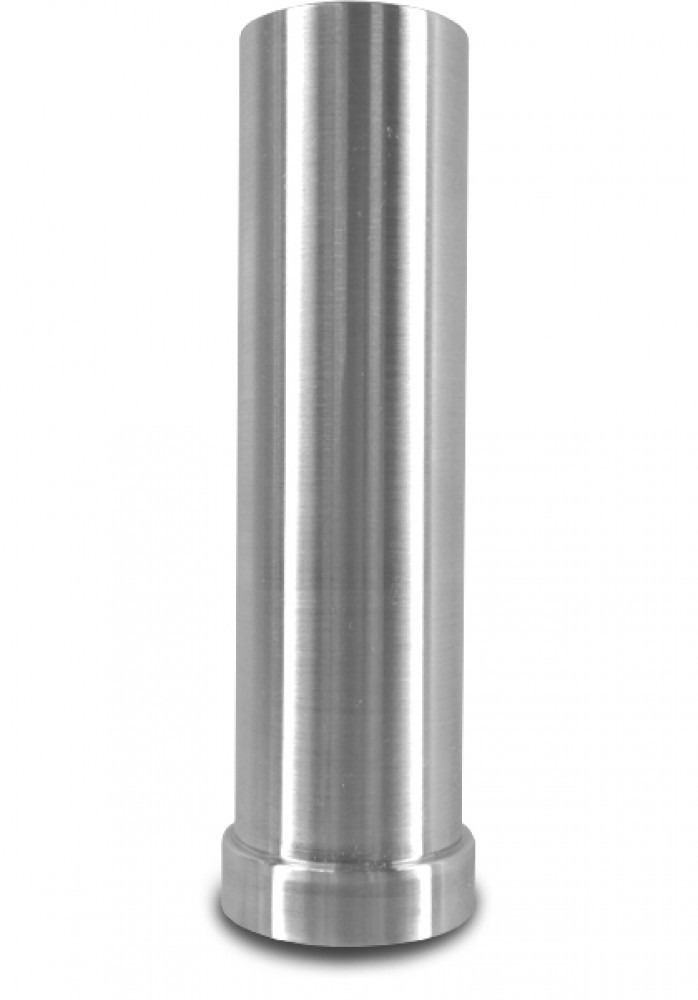

Rohling

RohlingT20007
Rohling, maschinenseitig passend, für Ihre eigene Schweißspitze.
Sonderanfertigung auf Anfrage.

Abrollhilfe für Schweißdraht-Spulen

Bestellen Sie am besten gleich unsere neu entwickelten Abroller für Schweißdrahtspulen.

  • kein Verhakeln oder Verhaspeln des Drahts
  • keine Störung oder ungewollte Unterbrechung des Schweißvorgangs
  • kein Herumliegen und Verschmutzen des Schweißdrahts

mehr Informationen zur Abrollhilfe

Kunststoff Schweiß Draht

Wir produzieren Kunststoff-Schweiß-Draht in allen Farben.

Kunststoff-Schweißdraht in allen FarbenSpezieller Service:
Sie senden uns Ihr Granulat oder Pulver, aus dem wir Ihren Schweißdraht produzieren. (auch einzelne Spulen)

mehr Informationene zum Schweißdraht

PC-Reinigungsstäbe

Reinigungsstäbe für schnelle Farbwechsel beim Schweißen mit dem Drader Injectiweld.

mehr Informationen zu den Reinigungsstäben
